耐温高，密封性好 |
|
三维偏心原理设计、蝶板开启瞬间分离密封面 |
|
多层次密封结构、密封性能卓越 |
|
通道流畅、运动平稳 |
-
报价须知:
1.阀体参数:口径,工作压力,阀体材质,使用介质,连接形式等参数
2.执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式)

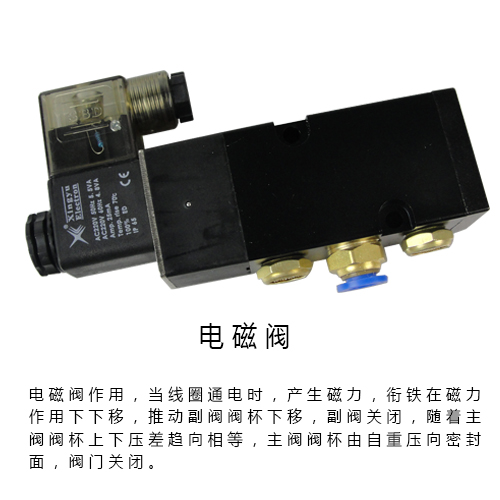

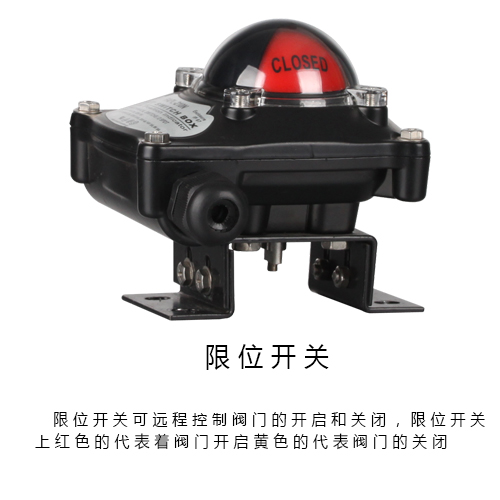

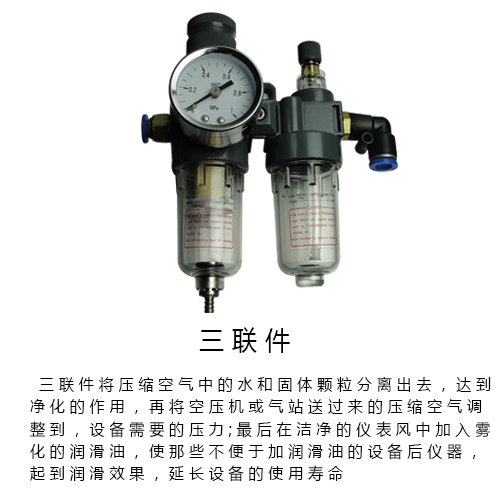

3.可选附件:电磁阀,限位开关,二联件
请尽量详细提供关于法兰硬密封气动蝶阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
-

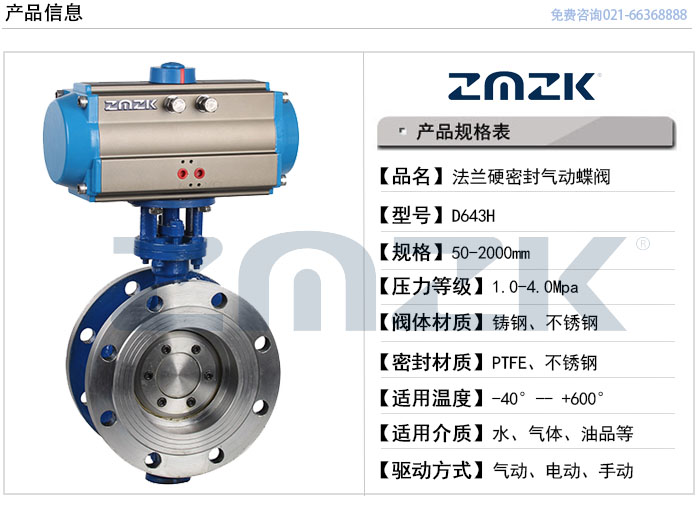

一、法兰硬密封气动蝶阀概述:
法兰硬密封气动蝶阀采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
产品名称
法兰硬密封气动蝶阀
产品型号
D643H
产品口径
50-1200MM
产品压力
1.0Mpa-4.0 Mpa
阀体材质
铸钢，不锈钢304，316，316L
阀板材质
铸钢，不锈钢304，316，316L
驱动方式
蜗轮、手动、气动、电动
二、法兰硬密封气动蝶阀的主要特点:

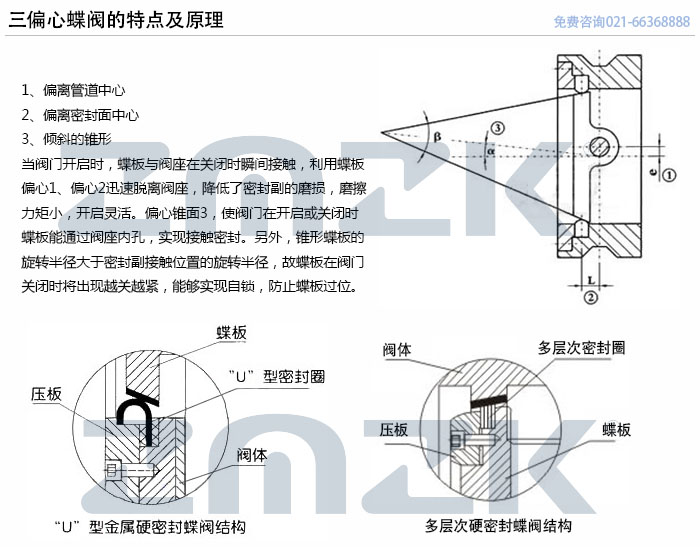

1、设计采用三偏心原理，开启密封即分离，关闭接触即密封，因此密封性能可靠；
2、密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、耐腐蚀、使用寿命长的特点；
3、轴向定位装置，解决轴向密封面磨损泄漏的难题，传动装置可任意方向安装；
4、过流面积大，流阻系数小，流通能力强；
5、抗老化、抗辐射、经久耐用；
6、密封可调节，10万次寿命无泄漏。
三、法兰硬密封气动蝶阀的执行标准:
制造标准
GB/T 122387-89
法兰标准
GB9113-2000、GB17241.6-1998
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
四、气动执行器的主要参数:
气动执行器型号
ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力
0.5-0.7MPA
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
单作用气动执行器,双作用气动执行器

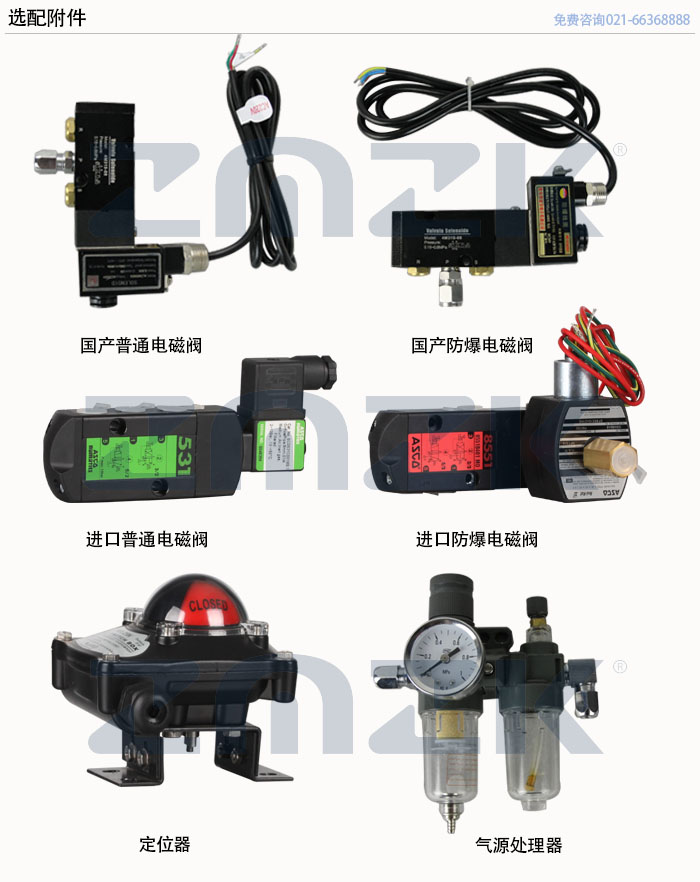

可配附件
电磁阀,限位开关,二联件,手轮机构等

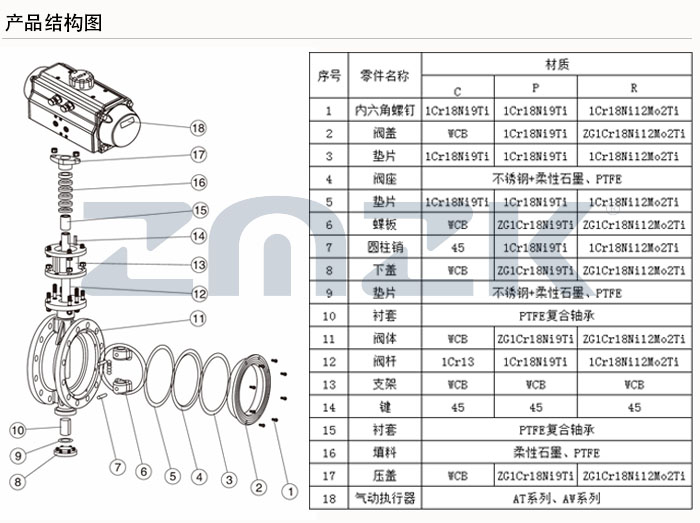

五、法兰硬密封气动蝶阀的主要零部件材料:
零件名称
主要材料
阀体
铸钢、不锈钢、铬钼钢、合金钢
蝶阀
铸钢、不锈钢、铬钼钢、合金钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨
